Aufbau

aufbau teaser 1

Die Lichtanlage besteht aus sechs vorbestückten Traversenmodulen mit je einem Moving Head Washer und einem Moving Head Projektions-Spot, insgesamt also 12 Moving Head Scheinwerfern. Weiterhin gibt es weitere sechs leere Traversenmodule, die als Konstruktions-Verlängerung dienen. Diese modulare Konstruktion kann in unterschiedlichen Konfigurationen aufgebaut werden.

Auf dem Bild oben sieht man zwei bestückte Traversenmodule mit je einem Washer und einem Spot. Das folgende Bild zeigt einen klassischen Aufbau der Anlage über einer Bühne:

aufbau gabellifte

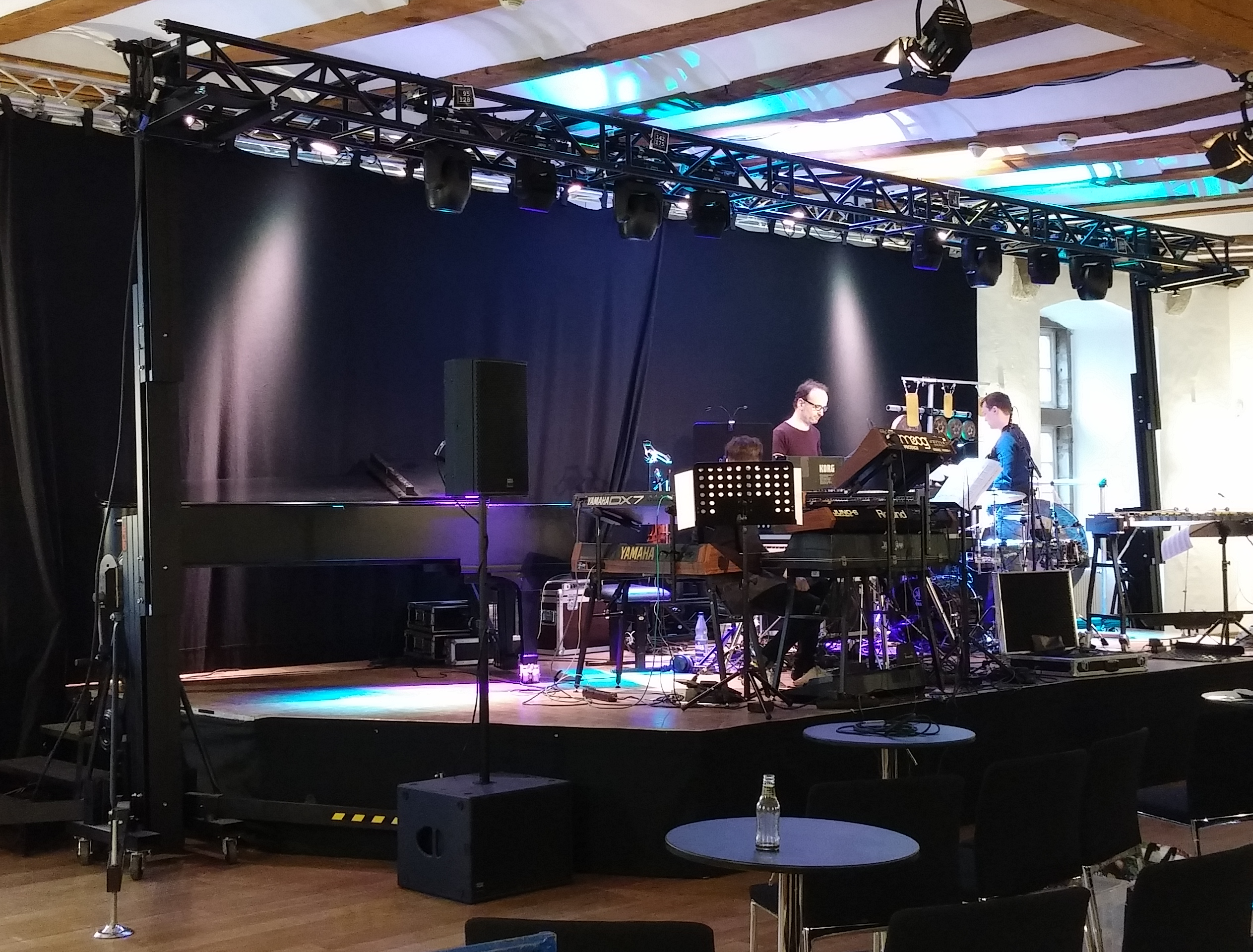

Über der Bühne hängen vier bestückte Traversen-Module die durch drei unbestückte Traversen verlängert werden. Die gesamte Konstruktion wird von zwei Gabel-Liften auf Höhe gebracht. Nicht zu sehen sind zwei weitere, bestückte Traversenmodule, die an der hinteren Bühnenkante auf dem Boden liegen.

Ein bestücktes oder unbestücktes Traversen-Modul ist 1,35 m lang.

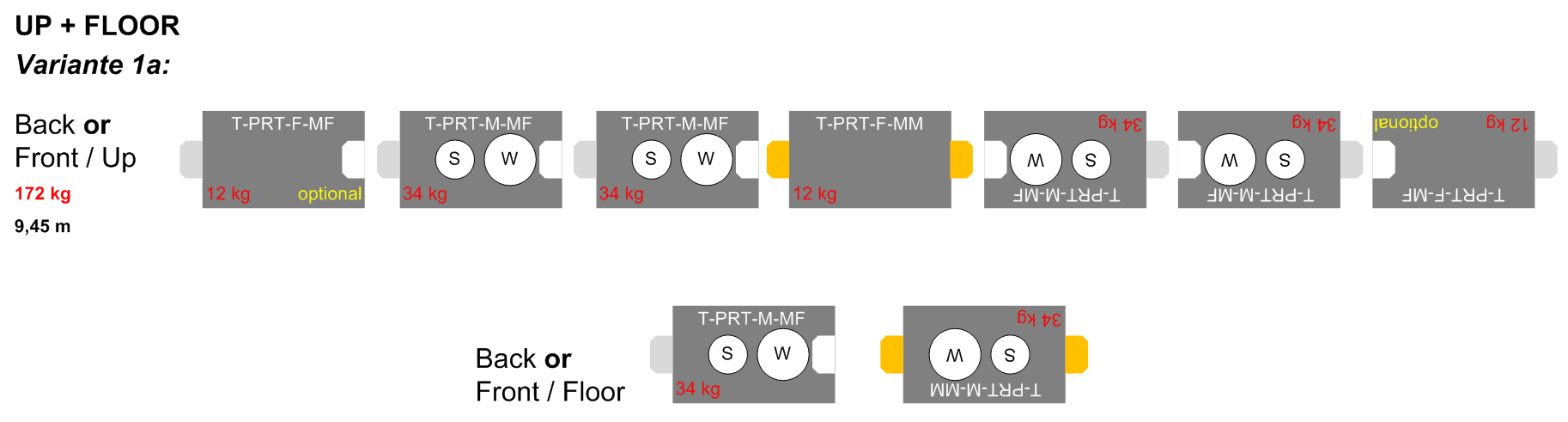

Je nach Beschaffenheit des Veranstaltungsraumes und der Bühnensituation kann die Anlage auf unterschiedliche Weise aufgebaut werden. Der gezeigte Aufbau aus dem Bild ist die Variante 1a:

variant 1a

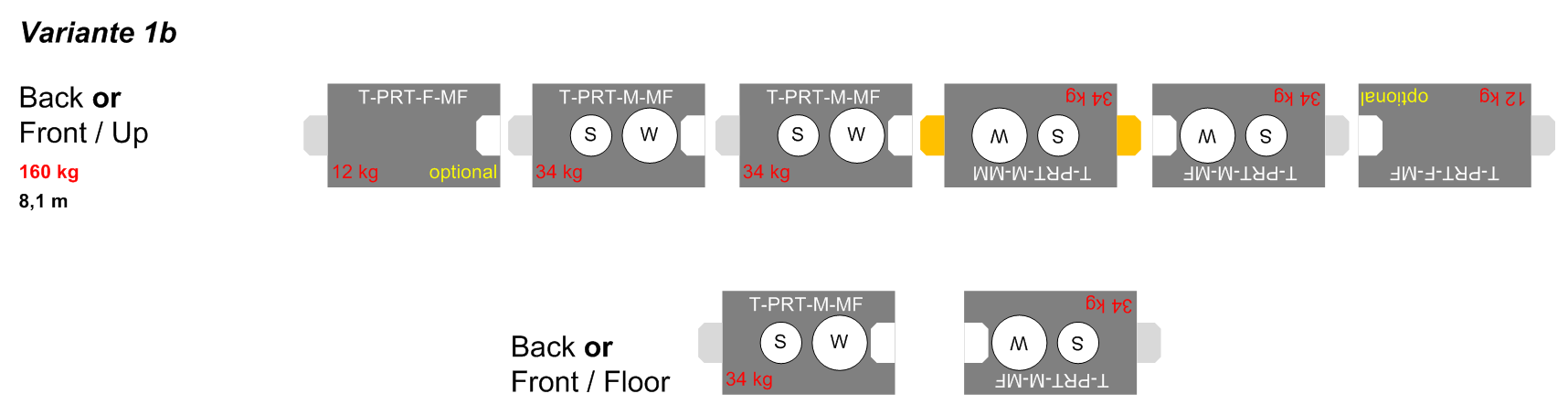

Wenn man das mittlere, leere Modul aus der langen Konstruktion weglässt, entsteht daraus die Variante 1b:

variant 1b

Natürlich kann man auch immer die leeren Module an den Enden weglassen, wenn man eine Konstruktion an Kettenzügen aufhängen möchte.

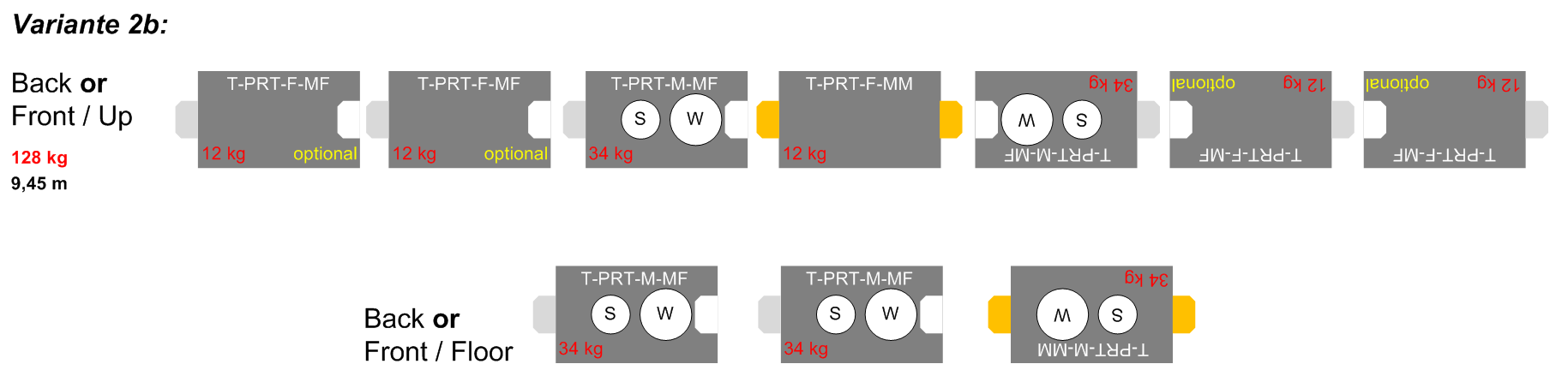

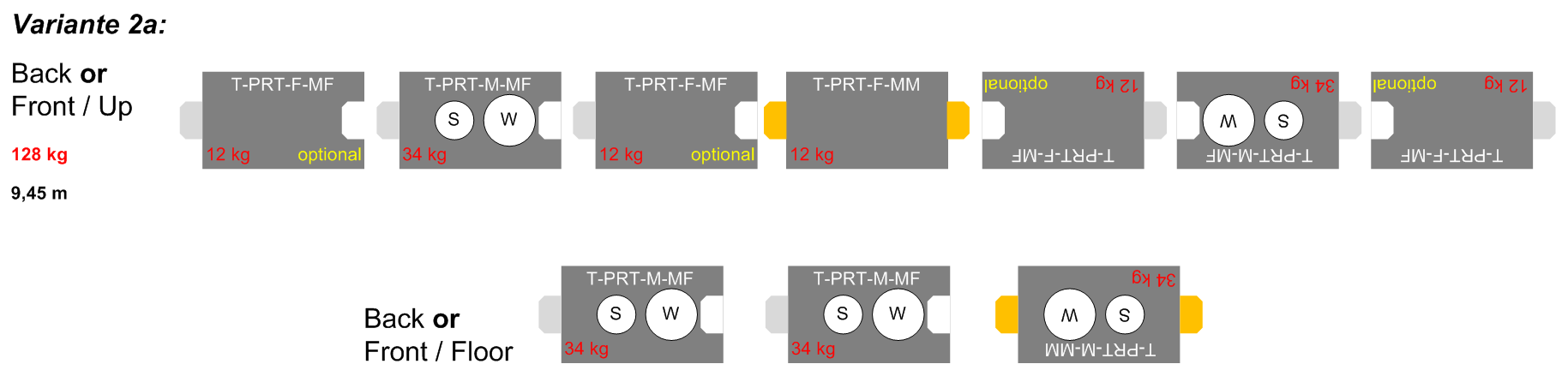

Bei den nächsten beiden Varianten liegen drei bestückte Module auf dem Boden und nur zwei werden geflogen:

variant 2a variant 2b

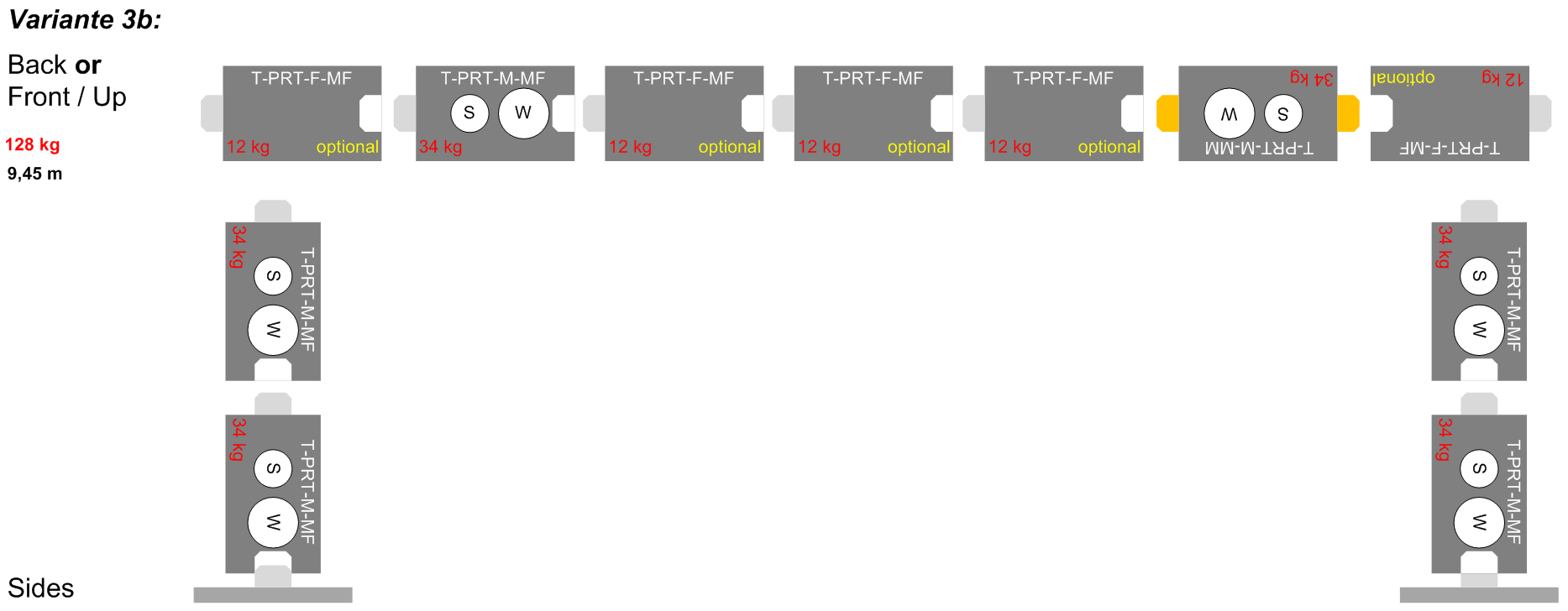

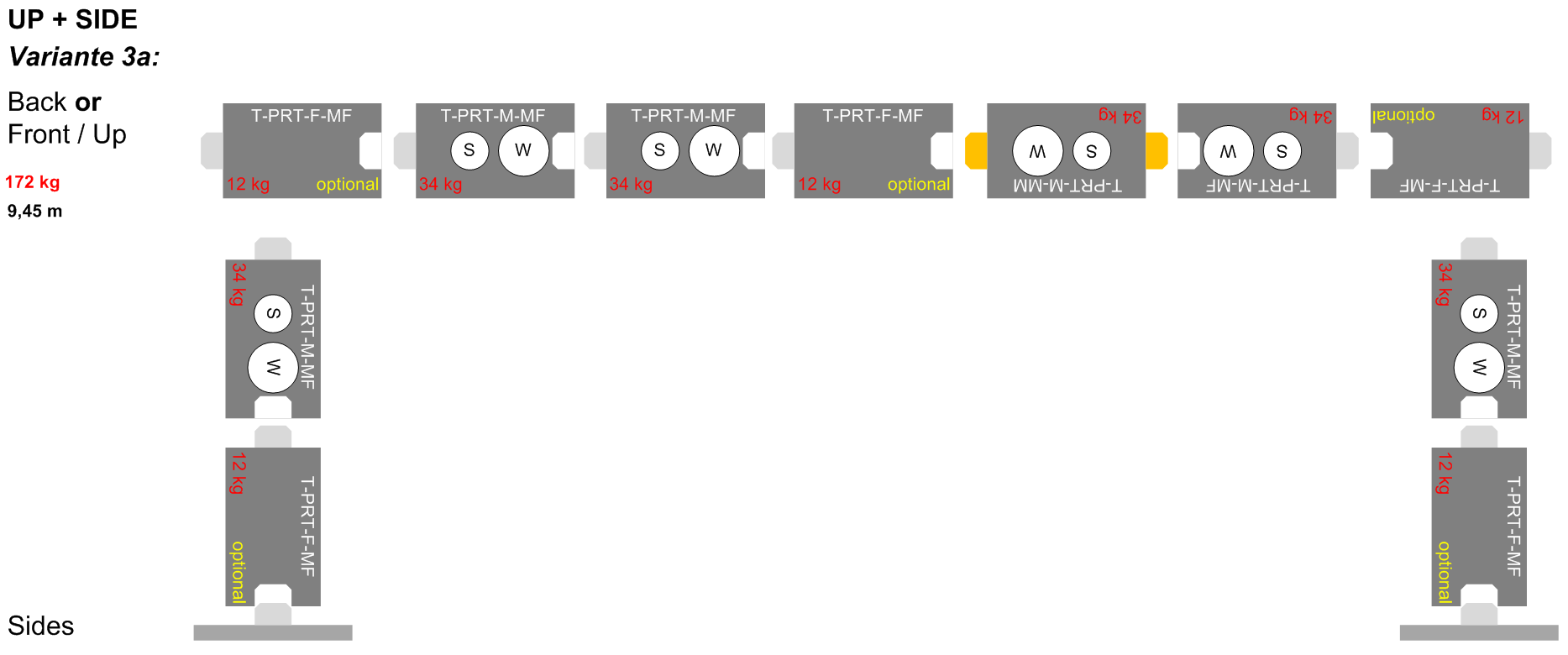

Bestückten Module können auch senkrecht rechts und links auf oder vor der Bühne stehen, hier in Kombination mit geflogenen Modulen:

variant 3a

variant 3b

Oder die gesamte Anlage ist auf dem Boden aufgebaut, es wird kein Lift oder Kettenzug benötigt:

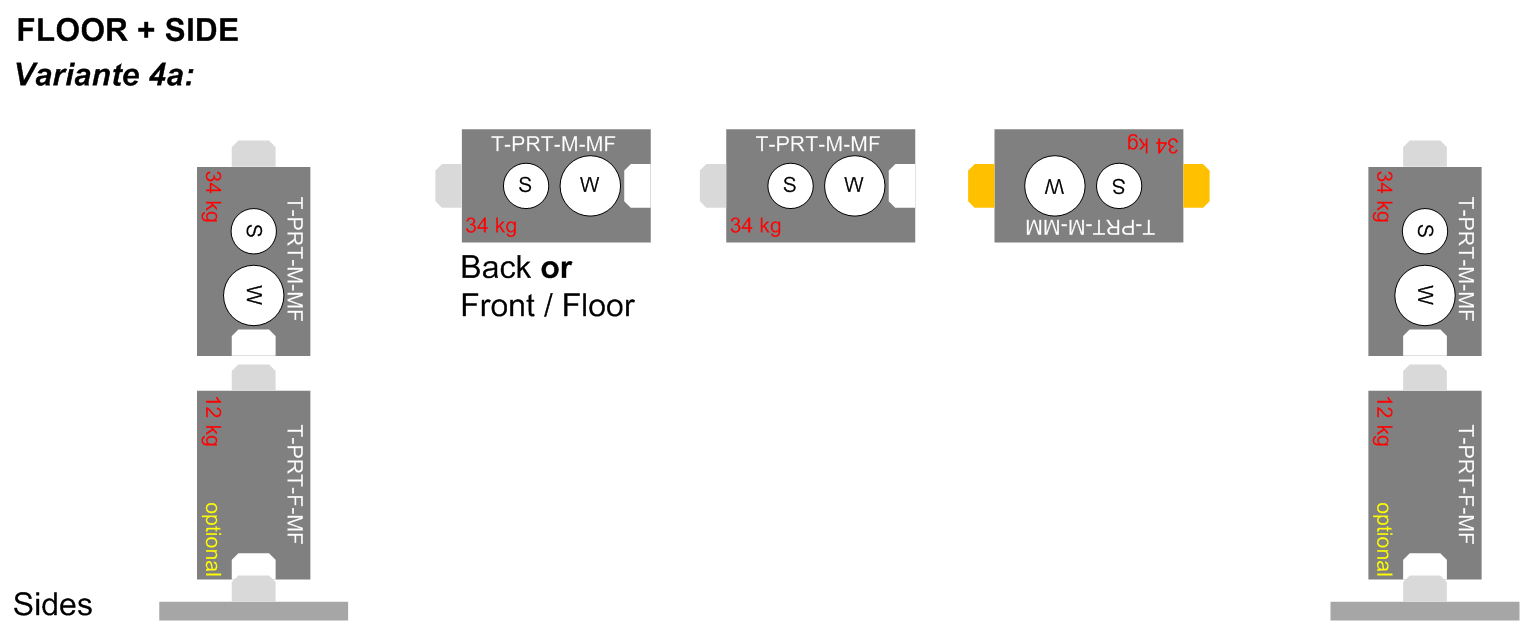

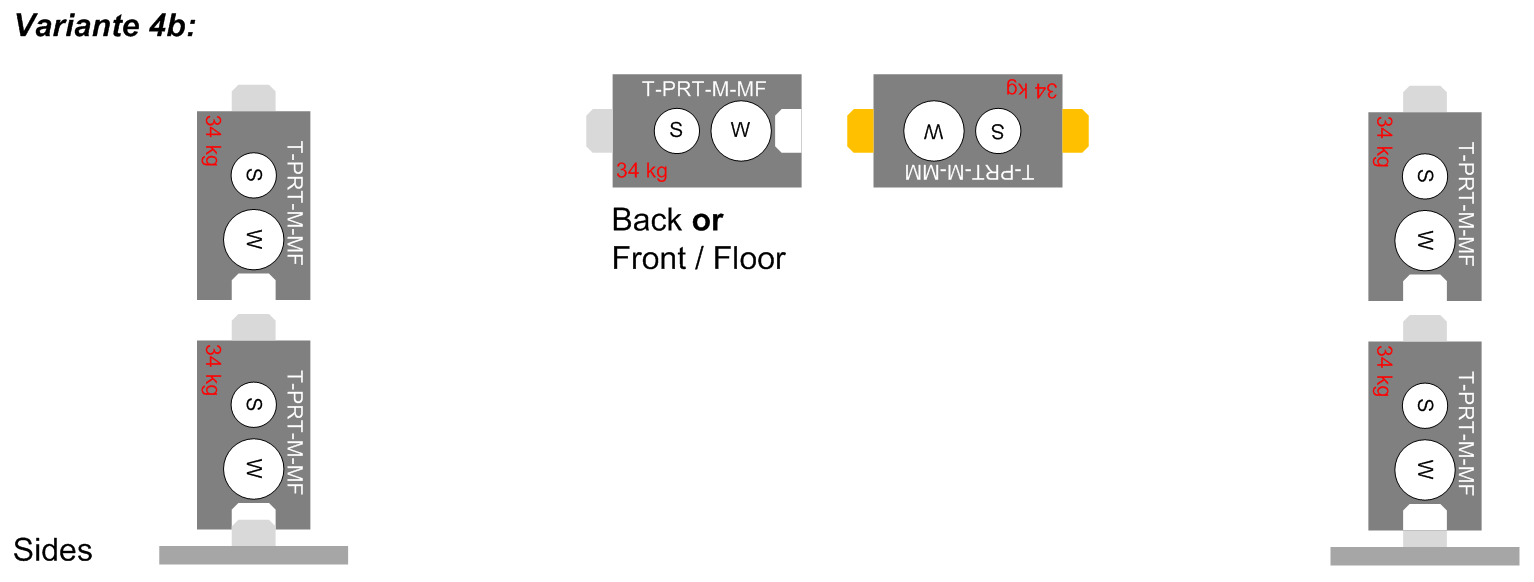

variant 4a

variant 4b

Alle gezeigten Varianten werden mit einer einzigen Mischpultprogrammierung betrieben. Das sogenannte Patching des Mischpultes findet vor Ort statt: Es werden die Module auf ihren Positionen in das Programm eingetragen, danach ist die Anlage sofort betriebsbereit.

Der Aufbau und Abbau der Anlage benötigen im Durchschnitt jeweils 45 Minuten (abhängig von der Erreichbarkeit der Bühne und ob Lifte oder Kettenzüge verwendet werden müssen).

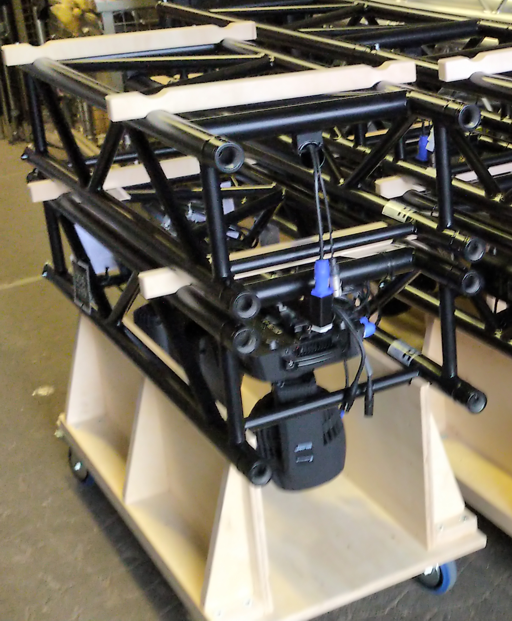

Ein bestücktes Traversen-Modul wiegt ungefähr 34 kg, ein unbestücktes 12 kg. Jeweils ein bestücktes und ein unbestücktes Traversen-Modul werden auf einem Trolley auf Rollen angeliefert. Von diesen Stapeln gibt es sechs Stück:

trolley mit modulen

Ein Trolley hat  eine Breite von 60 cm. Die Module werden durch Spanngurte auf dem Trolley gesichert. Ein weiteres Case enthält alle Kabel und Leitungen, die zum Betrieb der Anlage notwendig sind.

Die gesamte Anlage benötigt nur eine Schuko-Wandsteckdose, die mit 16 Ampere abgesichert ist. Die gesamte Anlage verbaucht lediglich 2.2 kWh (ungefähr wie zwei Wasserkocher), liefert aber durch die  moderne LED Technik eine Lichtleistung (bei weissem Licht) von ca. 420.000 Ansi-Lumen (zum Vergleich: Eine konventionelle 100 Watt Glühbirne sendet in etwa 1400 Lumen aus) . Die Lampen sind sehr leise und somit ist die Anlage auch bei klassischen Konzerten gut einsetzbar.
